交互与联动

概述

Sight Wall 的交互分两层。第一层不用配置：在运行页左键点图表柱子、表格行、榜单项，本屏按该值过滤，右键出菜单查看明细。第二层是作者配置的联动：给组件加一条「什么时候 → 做什么」的规则，例如点击图表项打开明细弹窗页、切换页面、把值写进页面变量让别的组件跟着变。复杂的条件、定时与变量监听在交互蓝图与动作里配。

功能入口

• 设计器右栏「交互」页签：选中单个组件后使用，包含「加一条联动」「这个组件上已有的」「明细下推」。多选时不可用，因为联动的来源只能是一个组件。
• 工具栏「交互」：打开「交互总览」，「清单」列出全屏联动，「编排图」打开节点编排。
• 运行页：直接点击与右键。

操作步骤

用零配置过滤与明细

1. 预览或打开运行页。
2. 左键点图表的柱子、表格的一行或榜单的一项：本屏所有引用同一维度值的数据集按该值过滤，屏幕顶端出现「正在按「X」过滤本屏」提示条；再点同一个值，或点提示条的「取消」，取消过滤。
3. 右键点数据项：菜单有「按「X」过滤本屏」（已过滤时为「取消「X」的过滤」）和「查看「X」的明细」。右键组件空白处：「查看明细数据」和「取消「X」的过滤」。
4. 「查看明细」弹窗显示当前屏幕上那份数据，最多 200 条，超出时提示「只显示前 200 条，共 N 条」。

给组件加一条联动

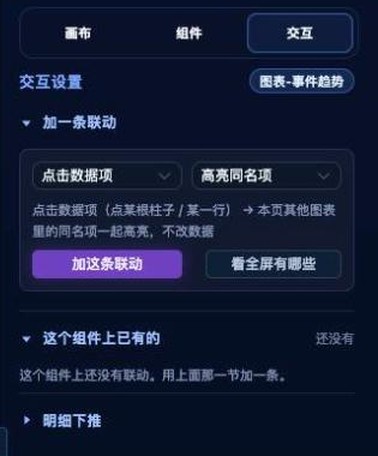

1. 选中组件，切到右栏「交互」页签。
2. 在「加一条联动」里，「什么时候」下拉只列该组件真的发得出的事件；「做什么」选动作：

3. 点击「加这条联动」。已有联动列在「这个组件上已有的」，可以删除；「看全屏有哪些」打开交互总览。

用交互总览管理全屏联动

1. 点击工具栏「交互」，在「交互总览」的「清单」里看每条联动的「来源组件」「什么时候」「做什么」。
2. 点一行跳回该组件的「交互」页签修改；带「编排图」标记的联动用了条件判断或不挂在组件上的事件，要在「编排图」里改；带「旧式」标记的是早期存下来的联动，可在「编排图」里合并。

配置明细下推

1. 选中汇总类组件（例如按科室汇总的柱状图），在「交互」页签的「明细下推」选「明细数据集」，占位提示是「不配：看屏上这份数据」。
2. 需要时填「明细参数」，即明细数据集 SQL 里的 $参数 名；不填则用被点中那一列的列名。
3. 右键「查看明细」时，会带着被点中的值回后端查这份明细数据集，弹窗上标「明细表」。无法回后端查询时，弹窗改显示明细数据集自带的样例行，并标「样例数据」。

属性/参数说明

触发（事件）

事件载荷：「点击数据项」带 name（点击项名称）、value（数值）、seriesName（系列名）和点击行；「地图下钻」的 name 是行政区名，value 是行政区编码，seriesName 是层级，点击行含 adcode、level、name、path；回到根层时 name、value 为空。

动作

取值来源

示例

「点科室，看该科室明细」：

1. 建明细数据集 就诊明细：SELECT * FROM outpatient_visit WHERE dept = $dept，并在「报表参数」定义参数 dept。
2. 选中按科室汇总的柱状图，在「交互」>「明细下推」里「明细数据集」选 就诊明细，「明细参数」填 dept。
3. 预览时右键「内科」柱子，选「查看「内科」的明细」，弹窗显示 dept = 内科 的明细行，标记为「明细表」。

注意事项

注意：作者给某个组件配过「点击数据项」联动或蓝图节点后，该组件不再走零配置的点选过滤，避免同一次点击出现两种结果。

注意：地图的左键是下钻，不联动过滤；右键地图区域与右键数据项相同。

注意：推不出数据集的组件没有明细和过滤菜单项。不配「明细下推」时，明细看到的是该组件自己那份汇总数据，不是回后端查的明细。

注意：零配置的过滤和明细在前端按行过滤，只影响运行页，不改数据集。

注意：联动本页要先有页面变量，且引用该变量的组件、数据集参数才会跟着变，见数据接入。删除组件不会自动删除指向它的联动，这类联动不报错、只是永远不触发，可用「自检」的「交互引用完整性」排查。

提示：设计态看不出联动是否配对，配完一定要预览一次。
